Инструкция по установке спутниковой антенны Триколор или НТВ ПЛЮС для Белгорода
Не так давно видел одного монтажника с двумя сломанными руками, хорошо хоть сам жив остался, конечно он мог соврать, что упал с крыши, а руки ему просто сломали за не качественную установку))) "черный юмор"
1. Определить место положение тарелки
В первую очередь выбираем стенку дома на которую будем вешать антенну. Самый простой способ посмотреть у соседа на какой стене у него висит.
Если у соседей нет тогда нужен компас.
Приставляем компас к предполагаемой стене для Белгорода и Белгородской области это стена южная.(азимут 181 градус)
Если чисто южной стены нет то выбираем ту стенку на которой направление на юг свободно. Так же имейте в виду что магнитный полюс несколько отличается от географического. Поэтому приставляя компас к стене вычитайте 10-15 градусов влево именно в этом направлении необходимо будет направить тарелку. Проще говоря возьмите в руки компас, встаньте с ним лицом к югу и немного еще повернитесь влево, при этом стрелка компаса должна отклониться в компасе вправо на 10 или 15 градусов..... фух сложно писать простым языком.....

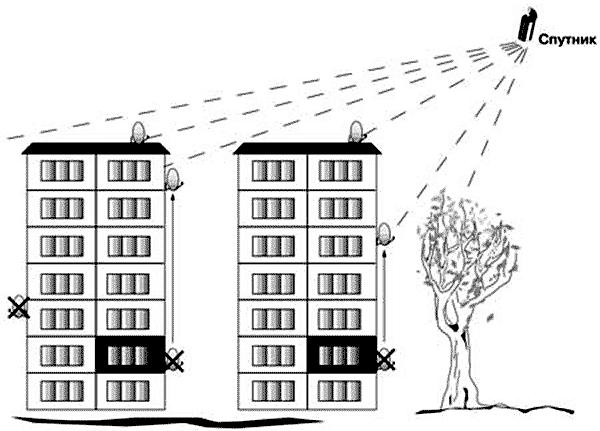

Все! Зафиксируйте зрительно направление. Для качественного приема сигнала тарелка должна быть в "прямой видимости" спутника. Конечно сам спутник не видно. Но не должно быть никаких преград для прохождения сигнала. Даже стоящее дерево является непреодолимой помехой для спутникового сигнала. Для примера: если мы возьмем мощный телескоп и направим его от места установки антенны к спутнику, то ничто не должно помешать нам его увидеть.

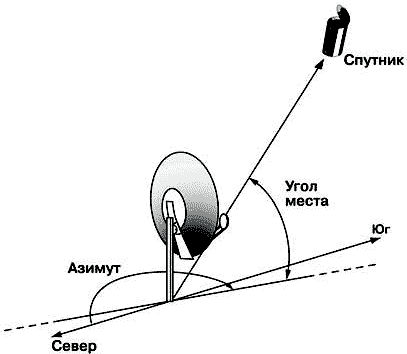

Поэтому определяя "угол места" см рисунок проверяем чтобы не было никаких препятствий.
Для Белгорода и Белгородской области угол места равен приблизительно 32 градусам.
Имейте в виду что компас может врать!!! Это может возникнуть из-за магнитных аномалий, в том числе если в доме заложено много арматуры она тоже может возникнуть.

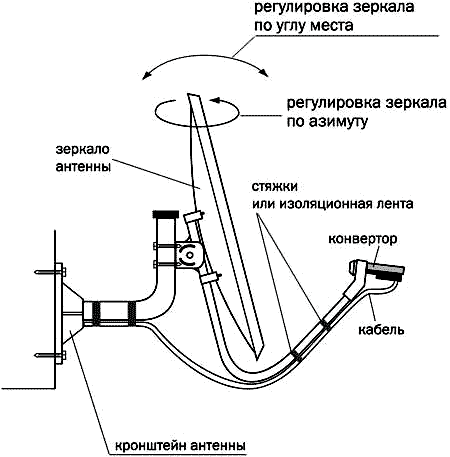

2. Далее устанавливаем кронштейн и крепим тарелку. Как сверлить отверстия я описывать не буду, раз уже Вы за это взялись значит с этим то разберетесь)) Сборку антенны производить по инструкции к антенне, если инструкции нет, можно посмотреть в схему в интернете.

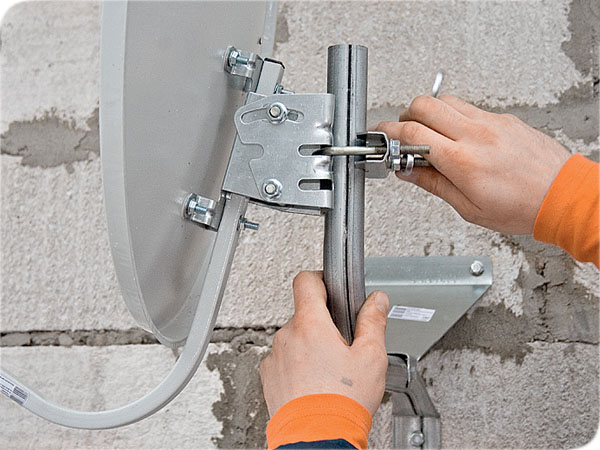

Частая ошибка большинства самосборщиков - неправильное крепления хомута тарелки который регулирует угол места. Ставят его вверх ногами и антенна в итоге не может отклонится на нужный угол. Проверить просто - после сборки отклонение антенны вертикально вверх должно быть больше чем отклонение антенны вниз.
3. Прокладываем кабель. Частая ошибка - прокладывают белый или черный кабель ПВХ даже сами установщики. Поливинилхлорид ПВХ, полихлорвинил, винил, вестолит, хосталит, виннол, корвик, сикрон, джеон, ниппеон, сумилит, луковил, хелвик, норвик и др.) — бесцветная, прозрачная ппастмасса, термопластичный полимер винилхлорида. Отличается химической стойкостью к щелочам, минеральным маслам, многим кислотам и растворителям. Не горит на воздухе и обладает малой морозостойкостью (−15 °C). Нагревостойкость: +66 °C.
Мало кто знает что основная проблемма разрушения наружного слоя кабеля из ПВХ это ультрофиолет!!! т.е. солнце!!! и ни какие присадки увеличивающие его морозостойкость не помогут!!! Даже если он будет черный и зеленой полоской))))
Самый лучший кабель это полиэтиленовый да да старый добрый полиэтилен. И на упаковке кабеля должно быть написано что он "Наружный" или для наружных работ. Хотя сейчас могут написать все что угодно. Никому верить нельзя)))
Вообщем рекомендуем найти кабель полиэтиленовый.

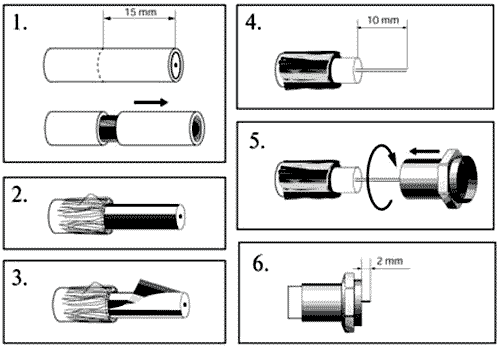

4. Разделываем кабель и накручиваем F разьемы как показано на рисунке (лучше конечно F разьемы на накручивать, а купить специальные обжимные F разьемы, правда под них нужны обжимные клещи, так будет надежнее)5. Настраиваем антенну на спутник - это пожалуй будет самое сложно. Были случаи, что некоторые не могли настроить несколько дней, а кто то и совсем не смог.
Вообщем для меня этот процесс описать сложно т.к. я всегда пользовался профессиональными приборами так что ниже копипаст
Настройка спутниковой тарелки руками самосборщиков
1. Примерно выставьте азимут и угол места спутниковой антенны, ориентируясь на данные для ближайшего к Вам города (Белгород угол места 32 градуса, азимут 181 гр), приведенные в таблице. Азимут можно выставить при помощи компаса. Точно определить угол места сложнее, так как угол наклона офсетной антенны зависит от её конструкции, а в проекте НТВ-ПЛЮС используются антенны разных производителей.
2. Читаем инструкцию по эксплуатации ресивера и подключаем к нему кабель, идущий от конвертора. Разделку F-разъёма производите по методике, приведённой выше.
3. Подключите приемник к телевизору согласно инструкции по эксплуатации ресивера и включите его.
4. Цифровой спутниковый ресивер Триколор купленный у нас заранее запрограммирован на каналы «Триколор». Выберите из списка каналов ресивера какой-либо "открытый" канал (например, Инфоканал).
5. Очень медленно, маленькими маленькими толчками, перемещая зеркало спутниковой тарелки в вертикальной и/или горизонтальной плоскостях вокруг предполагаемой точки расположения спутника, добейтесь появления телевизионной картинки на экране Вашего телевизора. Причём, после поворота на 1 градус необходимо подождать 3-5 сек, чтобы сигнал дошёл от антенны до телевизора.
Совместное применение стрелочного прибора для настройки позволяет избежать ожидания. Стоит он достаточно недорого и позволить его может практически каждый. В нашем магазине есть и более "продвинутый" вариант прибора настройки спутниковой "тарелки" - Светодиодный прибор для настройки SF-9505. Концептуально они практически не отличаются, но светодиодный прибор стоит дороже. Каким пользоваться - решайте сами.
6. Зайдите в меню Вашего спутникового ресивера, найдете где отображается «Уровень принимаемого сигнала». Добейтесь максимального значения уровня принимаемого сигнала и особенно качества сигнала по шкале путем плавного перемещения зеркала антенны в вертикальной и/или горизонтальной плоскостях. Следует помнить, что уровень сигнала сильно зависит от погодных условий. В условиях плотной облачности, обильного дождя или снегопада уровень сигнала может уменьшаться вплоть до пропадания изображения. Снег, налипший на антенну, также значительно ухудшает условия приёма."
7. Затяните регулировочные гайки, контролируя при этом уровень принимаемого сигнала.
8. Вставьте карточку «НТВ-ПЛЮС» или Триколор в цифровой спутниковый ресивер как написано в инструкции по эксплуатации.
Для настройки можно использовать старые спутниковые приемники DRE 5001 или GS-7300 в них более точно отображается уровень сигнала вернее не точно а более чувствительно. Точно настроить с помощью тюнера фактически не возможно. Тем более в последних моделях Триколор.
Удачной установки!
